品源耳机维修:如何自己修理入耳式耳机?

文章来源:未知作者:耳机维修人气:发表时间::2019-05-22 14:26

国内专业的耳机维修服务商很少,而对于一些便宜的耳机,维修的费用经常还不如用去买副新的。其实,我们常见的有线入耳式耳机,其内部结构其实非常简单,在品源接触的维修工单中,超过一半是耳机线或插头引起的,只要有工具和一点点动手能力,完全可以自己处理,下面是小编整理的简单教程。

一、排查问题

1、需要的工具

  • 烙铁和焊料
  • 刀或剪刀
  • 热缩管
  • 剥线钳
  • 万用表

2、测试耳机

尝试连接其他电脑或手机,或者使用其他耳机测试您的设备,以确认是耳机硬件故障。

3、测试插头

转动耳机插头,向各个方向弯曲或按压插头连接处,如果有听到声音,则是插头故障。请直接跳到下方插头维修教程。

测试耳机插头

4、测试耳机线

佩戴耳机并打开音频,弯曲耳机线的不同位置,如果能听到一些声音,则是耳机线的问题。

如果您的耳机线是可拆卸式的,请将线插入其他耳机测试,或者跟换耳机线测试,判断是耳机线还是单元问题。

测试耳机线

5、使用万用表测试

如果还是没有发现问题,请使用万用表,将万用表波动到连续性测试,标记一般类似?))),如果电线没有断裂,万用表将发出蜂鸣声。改方法需要拆卸耳机或者线缆皮,另外一般耳机线上镀有绝缘层,测试需要用小刀刮除。

用万用表测试

二、耳机线维修

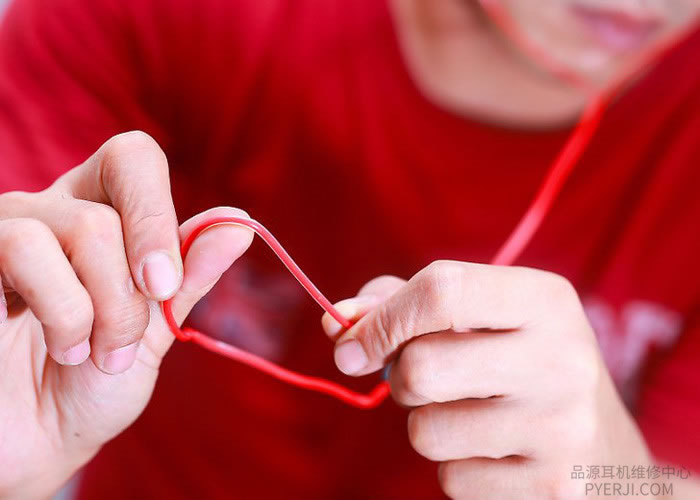

要弄清楚电线断裂的位置,可以将电缆弯曲成拇指尖上的直角,沿着耳机线滑动拇指,当声音断开或切入时,即可确定位置。另外就是通过万用表分段排查,但是需要在不同位置开口或切断,影响外观。

弄清楚电线断裂的位置

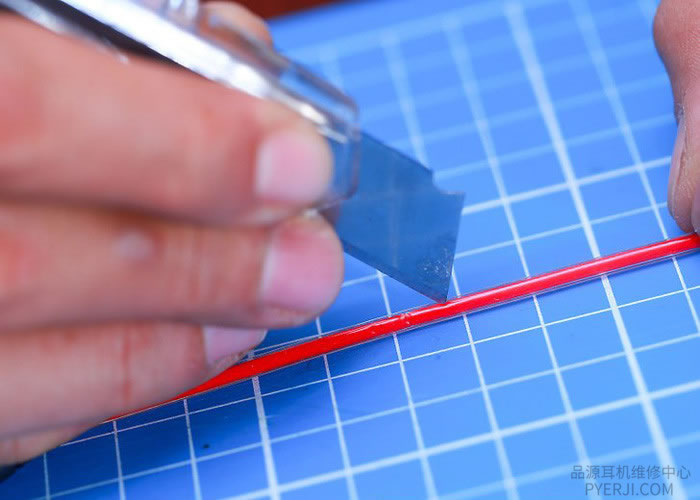

1、剥去绝缘层,找到断裂位置

如果耳机线是两根粘在一起,那么每根电缆都会包含绝缘线(信号)和裸线(地线)。Apple耳机和其他带有单根电缆的耳机有两根绝缘线(左右信号)和一根裸露的地线。

剥去绝缘层

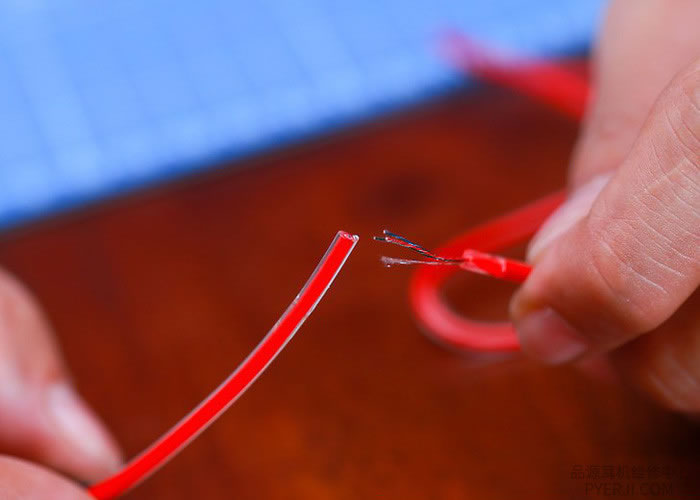

2、剪断耳机线,将不同颜色线分离并整理好,并套入热缩管(没有可用绝缘胶布替代)

剪断耳机线

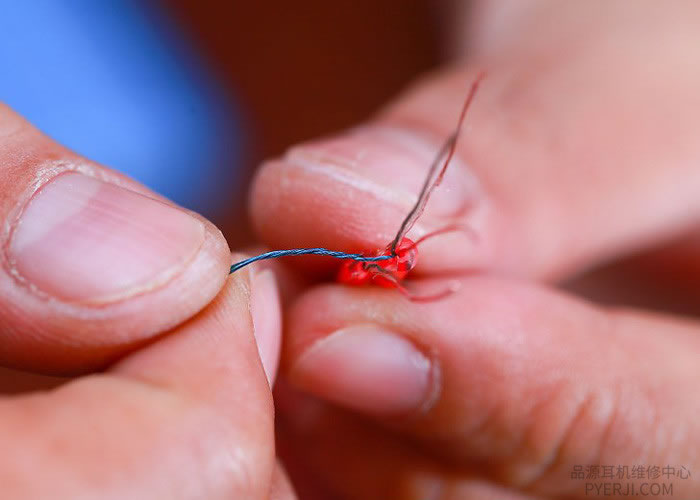

3、按照颜色拼接电线,可以将两根线平行放置然后拧在一起,也可以交叉重叠,在两端缠绕。

按照颜色拼接电线

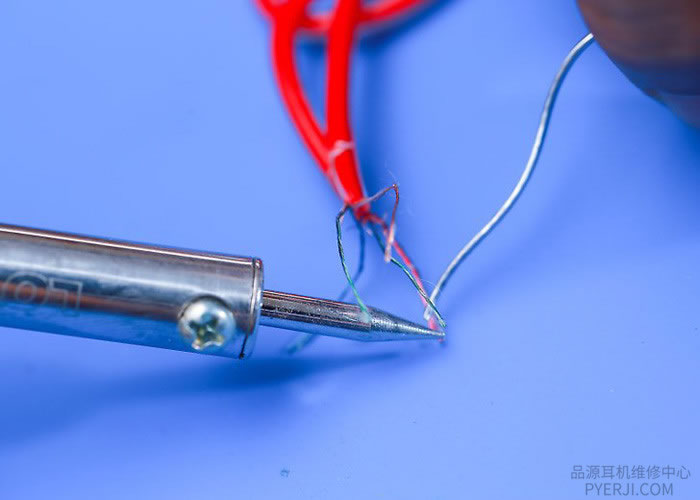

4、使用烙铁在电线上熔化少量焊料。裸线通常具有薄的绝缘涂层,焊接过程会被烧掉,但最好提前用烙铁接触将其烧掉,避免吸入烟雾。

耳机维修

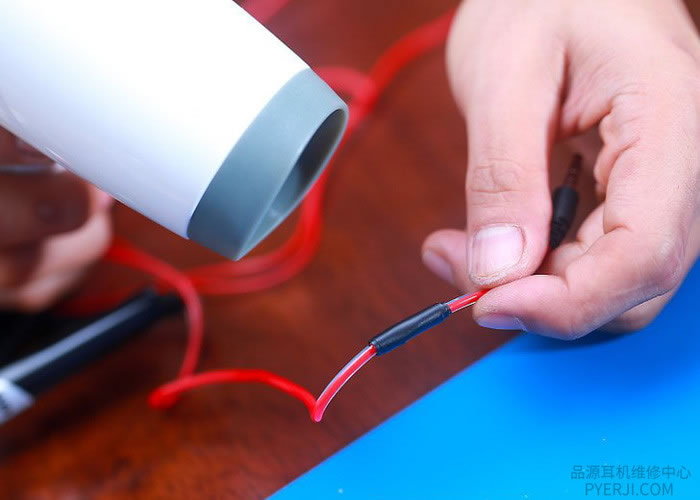

5、冷却后滑动热缩管,用打火机使其收缩固定焊接位置,注意不同电线的绝缘。

耳机维修

三、修理插头

1、购买新的插头,网上有很多,确保与旧插头的规格和类型相同,通常为3.5毫米4节。

耳机插头维修

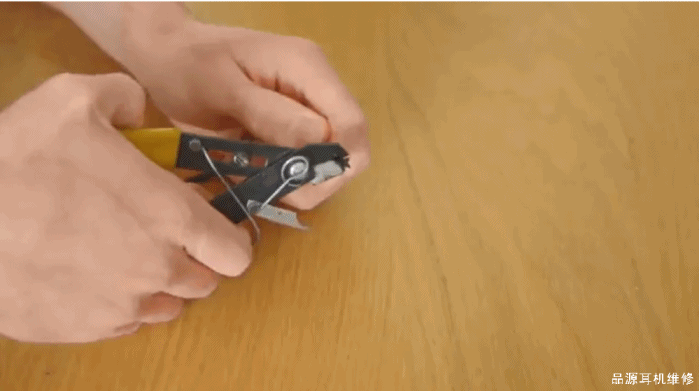

2、剪掉旧插头,整理电线并排序,通常耳机有4根线,包含右耳的红线,左耳的绿线(或红绿交叉),以及裸铜或黑色的地线,还有一根耳麦或控制的白线。如果有两根地线,可提前缠绕在一起。

耳机插头维修

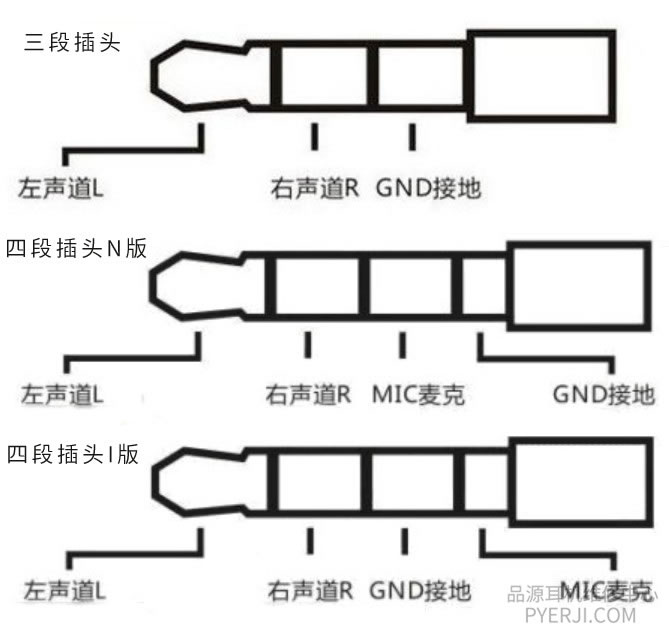

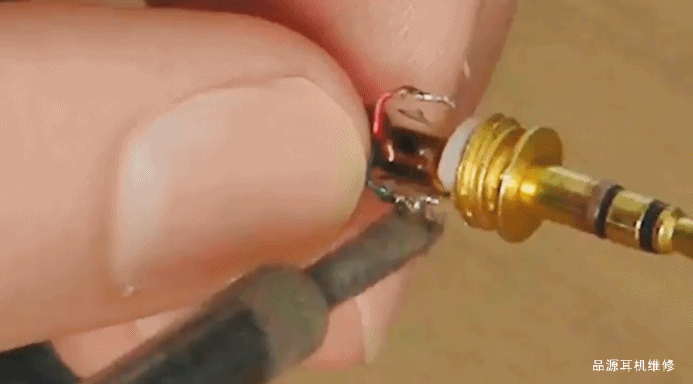

3、先在每根电线和插头接点上点下焊锡,然后在依照接线图,焊接到对应的焊点上。一下提供了比较常见的3种标准接法,但是部分品牌可能存在差异,可以自己接线测试,或者网上寻找接法。

耳机插头维修

四、拆解耳塞维修

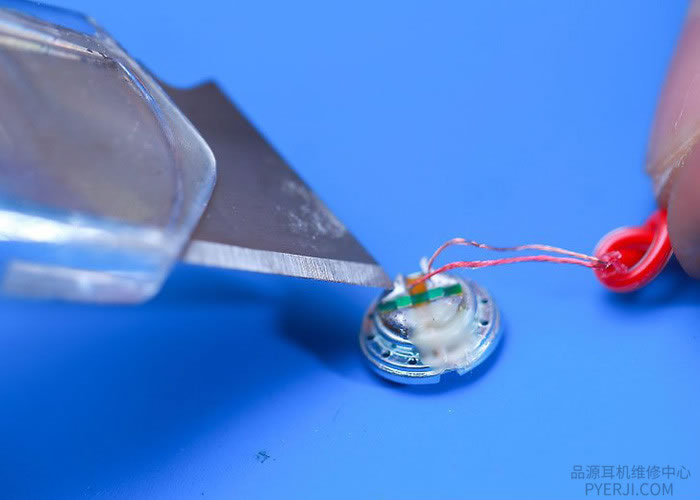

耳机线和耳塞的连接处也是易损部位,线断或者脱焊经常发生,这里的焊接很容易。但问题是拆解和沾合有点难,寻找专业的耳机维修师更好的办法,如果不方便或者耳机很便宜,也可以自己尝试修复。

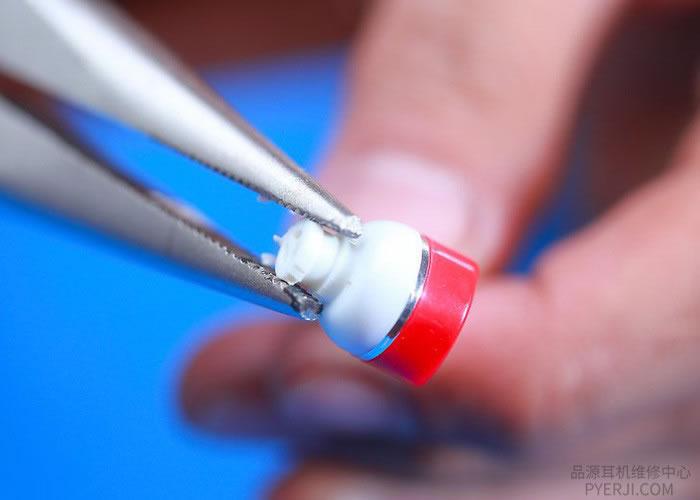

解耳塞维修

耳塞绝大部分使用胶水沾合,因此要打开通常都会造成不同程度的损伤,需要寻找合适的工具,和拆解点打开。修复完毕后,需要重新沾合,注意胶水要适量,常用的万能胶都行,粘住使用夹子固定一段时间即可。

解耳塞维修

小贴士

小心被烙铁烫伤,焊接要尽量快,避免过长时间的烙铁接触。可先用其他坏耳机练习

焊接和拆解沾合不当,将影响耳机音质,中高端耳机建议寻找原厂或者专业耳机维修
